01
切削刀具的基本分類

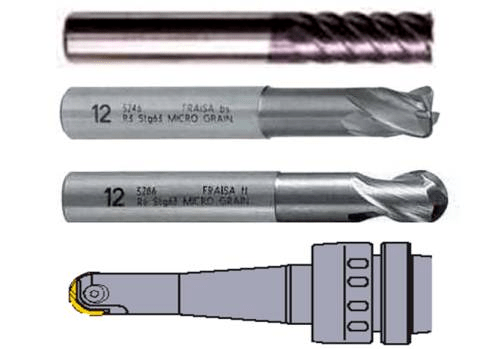

按端部幾何形狀分：
1）平底端銑刀
2）平底R角端銑刀
3）球頭端銑刀
4）可轉位鑲嵌式端銑刀
02
切削刀具的基本幾何結構
- z0 l# I8 m$ J* Z. ]- }$ u
03
切削刀具的幾何精度
用於精加工的切削刀具，切削刃必須具有很好的輪廓精度。

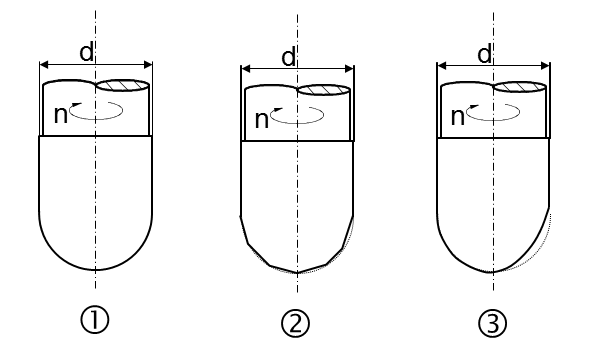

刀具的幾種可能輪廓偏差：
1）輪廓精確；
2）由於研磨過程不夠精確，而導致在刃部產生不規則碎麵；
3）由於研磨過程不夠精確而導致的半徑偏差。
) P2 r$ D: v2 O* Q1 r& F
7 N- ~1 a' H c# o
如果對工件精度要求非常高,應該在刀具生產商那裏購買獲得標準認證的刀具。
04
保證刀具的徑向跳動誤差最小
在保證刀柄及刀具係統的最大懸伸長度不超過規定值的前提下，要使主軸能夠精確運轉，必須於刀柄及切削刃處分別檢測刀具的徑向跳動誤差。如果徑向跳動誤差過大就會導致主軸的嚴重震動。
, s( L( P1 x9 A2 C/ h4 _
- k4 }4 J3 H+ o2 u( K" v5 ~
( T/ |7 b' P1 ~# M% X2 {4 w
05
如何選擇合適的切削刀具
1）分析具體加工條件，如主軸及機床性能，刀具的夾持係統,潤滑方式等；
2）分析工件材料特性；
3）分析加工表麵質量及加工精度要求、成本等；
4）綜合考慮各種因素，做出最優化的選擇。
. ^; E3 a5 b1 d4 l
9 P) }9 m5 u# @9 s+ r$ Z
06

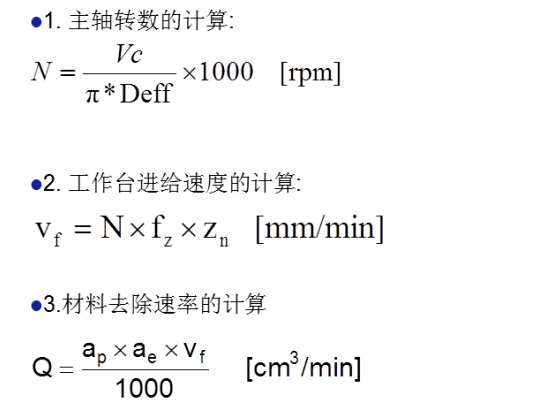

高速切削加工參數的計算方法

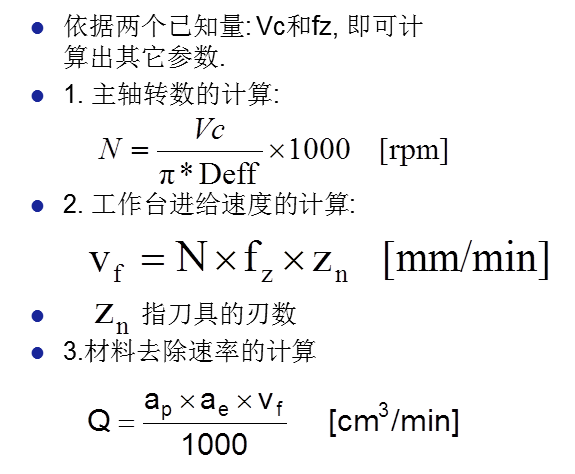

三項重要公式：
. B7 [( e. C$ O* v& B& r
07
高速切削過程中的幾個重要術語和加工參數
1. 切削速度Vc
切削速度的定義:Vc=N*p*Deff/1000
Vc是指在特定刀具的情況下，適合某工件材料高速加工的合適的切削速度值，它是指刀具的線速度。
如何正確設定切削速度Vc值：
由刀具供應商提供；
參考已有的實驗數據；
通過大量切削實驗建立自已的數據庫。
Vc值是正確設定其它切削參數的重要依據！

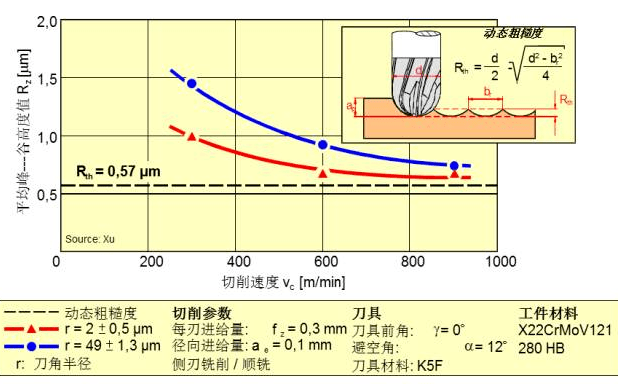

切削速度對表麵粗糙度的影響：
: v+ a: d7 H/ r! _) V7 D

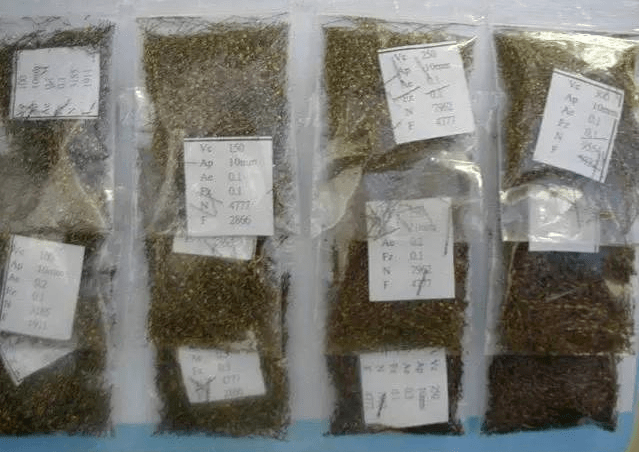

不同切削速度下, 所產生的鐵屑顏色比較：
* l2 C, A; a7 F& M
2.有效刀具直徑Deff
有效刀具直徑以及有效刀具直徑的計算。
5 e7 t& V" ]6 M7 N6 u! p
3.每刃進給量fz

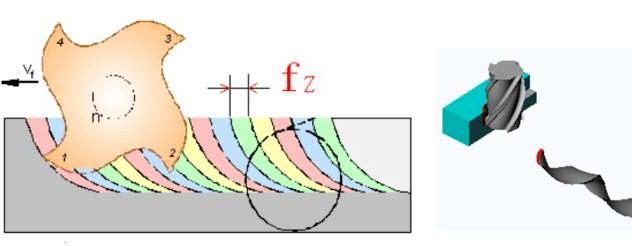

每刃進給量的定義：
" [6 u! E( W" o4 A
4 _$ _# g# ~; p+ [2 e$ ?/ D
如何正確設定刀具的每刃進給量：
由切削刀具供應商提供；
參考別人研究所得的實驗數據；
通過大量切削實驗獲得。
每刃進給量的設定正確與否, 對刀具所受切削載荷的合理分布有著極其重要的影響。
4.軸向及徑向進給量ap& ae

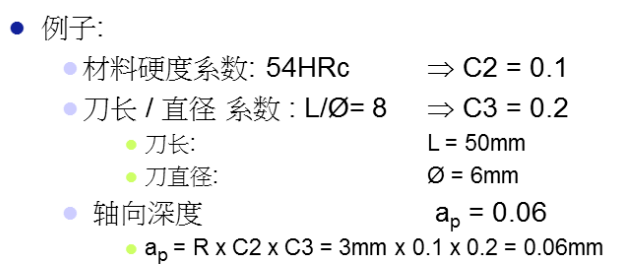

軸向進給量的計算：
z' m, H( C2 I' V u
因應主軸、刀具及材料，會影響實際的結果。

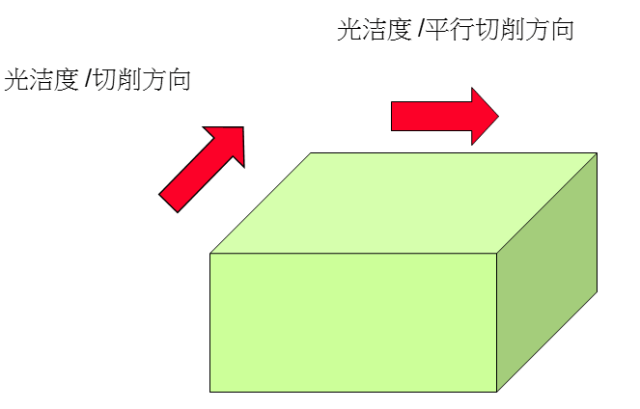

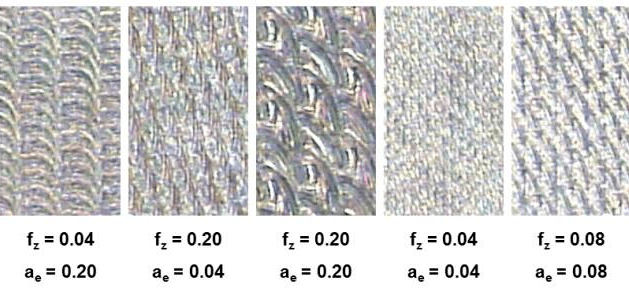

Ae及Fz對光潔度的影響▼
% V$ k. u) {4 A4 N/ {6 c+ W: Z2 [
高速加工中,各切削參數的計算方法
+ c8 q3 t! `+ |% n
08
加工參數的設定
（1）加工參數的設定原則
1）在高速加工過程中，必須對加工參數進行優化，不可隨意設定；
2）必須正確設定切削速度Vc值；
3）必須正確設定每刃進給量fz。
合理的取值既可將刀具的切削效能發揮至極限, 使刀具得到充分利用, 提高加工質量和效率; 又不會影響 刀具的使用壽命, 從而達到節約成本, 實現真正高速加工的目的。
9 X6 R$ x" d3 I/ ?) R( u) I/ a
（2）加工測試
測試刀具在切削S136的能力，本次實驗的測試所使用的刀具如下：
1）直徑: 10mm
2）刃數: 6
3）前角: -13 °
4）塗層: TiAlN
, ?* K3 U8 _0 o

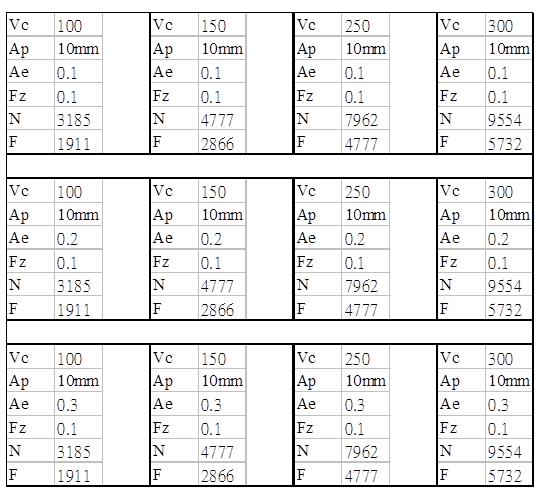

試驗項目：
& T) f+ G0 R$ M3 D5 d7 B
結論：
1）當Vc從150上升至250時嘈音明顯改善；
2）不同Vc值有不同鐵屑顏色，證明加工溫度不同；
3）Fz的改變，亦會影響切削溫度。
